Pogo Pin 5A z visokim tokom v primerjavi s standardnim: Kakšna je resnična razlika za industrijsko opremo?

Prejšnji torek sem prejel e-pošto od kupca iz Nemčije. Zadeva: "Stiki so se zvarili po 12 tednih."
Njegova ekipa je zgradila polnilno postajo AGV. Nič posebnega - 24 V, 4 A neprekinjeno polnjenje. Izbrali so standardne pogo zatiče za 3A. "Ugotovili smo, da je ocena 3A z obremenitvijo 4A dovolj blizu," je zapisal.

Ni bilo. Po treh mesecih je obloga zgorela. Vzmet je izgubila napetost. Kontaktni upor je naraščal, dokler se zatiči ločno-ne privarijo na ploščice PCB. Niso samo spodleteli. Zlila sta se.

Tukaj je nekaj, česar vam večina podatkovnih listov ne bo povedala: High Current Pogo Pin 5A in standardni pogo pin nista "dobra" v primerjavi z "boljšo". Zasnovani so za popolnoma drugačna dela. Če izdelujete industrijsko opremo-AGV, robustne tablice, ročne optične bralnike, diagnostiko na terenu-vas bo uporaba napačnega stala petdesetkrat več kot cena samega priključka.

Naj razčlenim, kaj ju pravzaprav ločuje.

Prava razlika je v kovini, ne v trženju

Hodil sem po tovarniških prostorih, kjer kupci mislijo, da je razlika le v ceni. ni. Začne se z bakrovo zlitino.
Standardni pogo zatiči običajno delujejo iz fosforjevega brona (C5191). Je poceni, deluje dobro in dobro deluje za signale ali 1–2 A polnjenje. Prevodnost je okoli 15 % IACS. Toda potisnite 4A skozi to eno uro in telo zatiča samo postane grelni element.

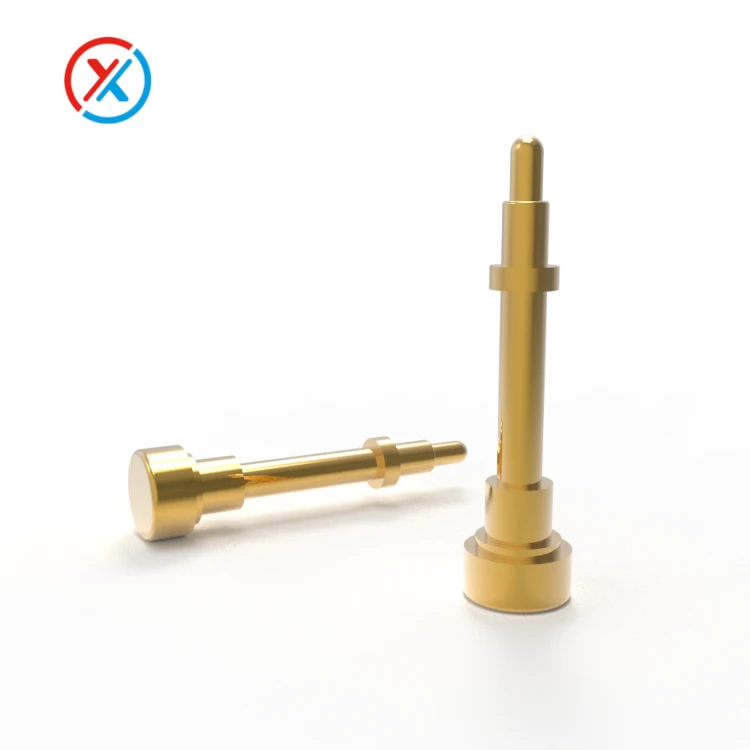

Visokotokovni Pogo Pin 5Amodeli se začnejo z berilijevim bakrom (C17200). Prevodnost je približno 18 % IACS, a kar je še pomembneje, ohranja svoje vzmetne lastnosti pod vročino. To je pomembno, ker industrijska oprema ne živi v laboratoriju pri 25 stopinjah. Živi v skladiščih, kjer poletna temperatura doseže 45 stopinj in ograjen prostor ujame vsak džul.

Potem je tu še prevleka. Standardne žebljičke so pogosto dobavljene z 0,3–0,8 µm zlata. Na papirju izgleda odlično. Deluje dobro za etui za polnjenje slušalk Bluetooth, ki se poveže dvakrat na dan. Toda industrijska oprema? Visok tok? Ta tanka zlata plast izhlapi pod erozijo obloka. Določimo 2,0 µm trdega zlata namesto 3 µm niklja za vse, kar nosi 3A ali več. Videl sem, da je prevleka 0,8 µm izginila v manj kot 5000 ciklih parjenja. Ko zlata ni več, osnovni baker oksidira. Kontaktni upor skoči s 30 mΩ na 120 mΩ. In zapomnite si-toplotne lestvice s kvadratom toka. Nočeš te spirale.

Vzmetna sila je še en delilnik. Standardni zatiči imajo 30–50 gf normalne sile. Dobro za čisto mizo. Grozno za vibrirajoči viličar ali ročni skener, ki ga pade na beton. Visokotokovne izvedbe delujejo 60–100 gf, s težjo vzmetno žico in daljšo življenjsko dobo. Dodaten pritisk ohranja stik stabilen zaradi tresljajev, udarcev in tisočih drobnih udarcev v tovarni.

Oh, in kontaktna odpornost. Standardni zatiči pogosto določajo 50–100 mΩ. Za aPogo Pin z visokim tokom5A, ciljamo pod 30 mΩ, idealno pod 20 mΩ. Pri 5 A ta zatič 50 mΩ odvaja 1,25 vatov kot čisto toploto. 20mΩ pin? 0,5 vatov. V zaprtem ohišju je ta vrzel razlika med "toplim" in "toplotnim izklopom".

Zakaj standardni zatiči umrejo v industrijskih okoljih

Industrijska oprema premaga konektorje na štiri načine, kot potrošniški izdelki nikoli.

Vibracije. Standardna vzmet s silo pod 30 gf bo mikro-odskočila na vibrirajočem ohišju. Vsak mikro{4}}odboj je lok. Vsak lok poje prevleko.
Temperaturna nihanja. Videl sem, da so se industrijske tablice na prostem z −10 stopinj ob 6. uri zjutraj dvignile na 60 stopinj znotraj ohišja do poldneva. Neusklajenost toplotnega raztezanja med zatičem in ohišjem ohlapi prileganje. Nižja sila vzmeti ne more nadomestiti.

Prah in vlaga. Standardna tanka obloga nima nobene možnosti pred tovarniškim-talnim peskom in slanim zrakom. Ko korozija razjeda kontaktno površino, odpornost trajno naraste.

Štetje ciklov. Potrošniški izdelek lahko vidi en cikel parjenja na dan. Industrijski dlančnik v treh izmenah vidi 50. To je 15.000 ciklov na leto. Standardni zatiči, ocenjeni za 3000 ciklov, so tiktakajoča ura.

Nemški projekt AGV, ki sem ga prej omenil? Poganjali so 4A pri 24V skozi en sam standardni zatič. Zatič je bil ocenjen za 3A vrh, ne neprekinjen. Pod stalno obremenitvijo tanki fosforjev bron ni mogel dovolj hitro odvajati toplote. Plastično ohišje okoli zatiča se je začelo deformirati. Do 12. tedna je operater poročal o iskrah med priklopom. Takrat so nas poklicali.

Preklopili smo na dvo-zasnovo vzporednega visokega toka. Vsak zatič je nosil 2A. Berilijev baker. 2µm trdo zlato. Prav tako smo preoblikovali njihovo postavitev plošče za tiskano vezje-, povečali bakreno površino, dodali niz 3 × 3 0,3 mm toplotnih odprtin in razširili ploščo na 2 oz bakra. Osemnajst mesecev pozneje nič napak. Proizvajalec pogo sponk, ki so ga prvotno uporabljali, jim je dal številko dela. Kar so potrebovali, je bila zasnova sistema.

SMT Pogo Pin za Industrial Gear: Dvorezen meč-

Pogovorimo se o možnostih SMT pogo pin, ker se tu spotakne veliko industrijskih projektov.
SMT je lep za avtomatsko montažo. Izberi-in-postavi, preoblikuj, končano. Brez vrtanja skozi-luknje. Prihrani navpični prostor. Za kompaktne industrijske tablice ali tesno zapakirane polnilne enote je pogosto edina mehanska možnost.
Toda tukaj je ulov: zatiči SMT nimajo toplotne evakuacijske poti.
Zatič s skoznjo{0}}luknjo (DIP) lahko vodi toploto po cevi in ​​v notranje bakrene plasti tiskanega vezja. SMT pogo zatič je zataknjen na površini. Vsa toplota zaradi izgub I²R se mora širiti vstran skozi zgornjo plast bakra. Če je vaša blazinica majhna in ima vaš baker 1 oz, se to ogreva. Videl sem, da so se plošče SMT razlojile po trajnih obremenitvah 4A, ker je sama plošča postala ozko grlo.
Če uporabljate visok tok s postavitvami pogo zatičev SMT, morate načrtovati za to:
Povečajte blazinico na vsaj 1,5-kratni premer cevi zatiča.
Izvrtajte toplotne odprtine pod blazinico-0,3 mm, razporejene v mrežo, da potegnete toploto v notranje plasti.
Na zunanjih slojih uporabite najmanj 2 oz bakra.
Pustite prostor za dihanje v zaprtem prostoru. Če je ohišje zatesnjeno IP67, dodajte toplotno blazinico ali vmesnik kovinskega hladilnika.
V industrijske izdelke smo poslali veliko modelov SMT z oceno 5A-. Delujejo. A le zato, ker kupec konektorja ni obravnaval kot naknadno.

Vodnik za hitro odločanje: katerega dejansko potrebujete?

Sovražim, ko inženirji pretiravajo-s specifikacijami in zapravljajo denar. Sovražim jih tudi gledati pod-specifikacijami in porabiti tri mesece za predelavo.
Uporabi to. Bodi pošten.

Če smo odkriti: če izdelujete industrijsko opremo in se sprašujete, ali potrebujete visoko-aktualno različico, verjetno že poznate odgovor. Zanesljivost industrijskih konektorjev ni odvisna od tega, kaj deluje prvi dan. Gre za to, kar tristoti dan še vedno deluje, potem ko so vibracije, prah in toplotni cikli povedali svoje.

pogosta vprašanja

V1: Ali lahko za obremenitev 4A uporabim standardni pogo zatič z nazivno močjo 3A-, če ga uporabljam samo nekaj ur na dan?
Ne. "Marža" v fiziki konektorja ne deluje tako. Ocena 3A predvideva posebne toplotne pogoje-običajno 25 stopinj okolja, standardni bakreni PCB in kratke delovne cikle. Skozi 40-stopinjsko ohišje napeljite 4A in delujete izven fizike. Prevleka se hitreje razgradi. Spomladi prej zapečejo. Videl sem, da zatiči 3A odpovedujejo pri 4A v manj kot osmih tednih. Ne hazardiraj.

V2: Ali so deli Pogo Pin 5A z visokim tokom vedno fizično večji?
Ni nujno. Izdelali smo nize dvojnih-nožev z oceno 5A{2}}, ki se prilegajo enakemu odtisu kot en sam velik standardni zatič. Trik je v razdelitvi toka med dve vzporedni poti. Vsak zatič nosi 2,5 A, toplota pade za štirikrat, celoten paket pa ostane kompakten. Velikost je odvisna od dizajna, ne le od trenutne ocene.

V3: Moja montažna hiša PCB daje prednost SMT pogo zatiču za vse. Kaj naj jim rečem?
Povejte jim, naj dodajo toplotne odprtine pod ploščico in uporabijo 2 oz bakra. Če zavrnejo stroške, jih prosite, naj namesto tega navedejo stroške napake na terenu. SMT pogo pin deluje za industrijske visoke tokove, vendar mora biti plošča zasnovana kot hladilno telo, ne le nosilec.

V4: Kakšna je realna življenjska doba cikla za industrijske pogo zatiče?
Za industrijsko opremo ne dovolite manj kot 5000 ciklov. Za visoko-združevanje-razmislite o premiku-delovnih dlančnikih-spec 10,000+. Toda tukaj je ključ: zahtevajte poročilo o-testnem kontaktnem uporu, ne le uspešno/neuspešno "še vedno deluje". Zatič, ki "preživi" 10.000 ciklov, vendar se konča pri 150 mΩ, je okvara, ki čaka, da se zgodi.

V5: Kako vem, ali proizvajalec pogo zatičev dejansko pozna visoko-trenutni dizajn?
Tri stvari. Prvič, imeti morajo certifikate za material iz berilijevega bakra (MTC) in kemijo kopeli za prevleko. Drugič, njihov laboratorij potrebuje preizkuševalec toplotnega dviga in napravo-življenjskega cikla-ne le čeljusti. Tretjič, zahtevajte referenčno ohišje proizvajalca pogo zatiča z visokim tokom s podatki o toku in temperaturi. Če imajo samo kataloške datoteke PDF in nobenih testnih krivulj, nadaljujte z iskanjem.

V6: Kakšen je dobavni rok, če potrebujem dizajn 5A po meri?
Standardni visoki-tokovni vzorci: 7–10 dni. Deli z orodjem po meri: 15–25 dni. Popolna kvalifikacija s testiranjem zanesljivosti: 30–35 dni. Če je časovnica vašega industrijskega projekta tesna, zaženite standardne vzorce za mehansko prileganje vzporedno z orodjem po meri. Dober dobavitelj vam bo pomagal prekrivati ​​te faze.
Bottom Line

Standardne pogo sponkeniso "slabi". Samo niso narejeni za industrijsko kaznovanje. Če uporabljate visok tok, visoke cikle ali težka okolja, se prava zasnova High Current Pogo Pin 5A poplača, ko vam prvič ni treba s
